El software de procesamiento de imágenes de ultrasonido 3D es la tecnología que convierte datos bidimensionales del transductor en modelos volumétricos tridimensionales con precisión diagnóstica reproducible. A diferencia del ultrasonido 2D convencional, estos programas aplican algoritmos de reconstrucción volumétrica, filtrado de ruido y anotaciones automáticas para generar imágenes clínicas y prenatales de alta fidelidad. El estándar DICOM y la integración con sistemas PACS son los pilares técnicos que sostienen este flujo de trabajo. Bbview3d trabaja con esta tecnología para ofrecer a las familias visualizaciones prenatales en 3D, 4D y resolución 8K que van más allá del diagnóstico clínico y crean recuerdos duraderos.
¿Qué herramientas necesita el software procesamiento imágenes ultrasonido 3D?
El hardware es el primer condicionante del resultado. Un transductor con salida digital de calidad, sensores IMU calibrados para rastrear el movimiento exacto del transductor y una GPU dedicada son los tres componentes sin los cuales ningún programa de análisis de imágenes ultrasonido puede rendir al máximo. El seguimiento preciso del transductor mejora directamente la fidelidad del conjunto de datos volumétrico.
El equipo informático también importa. Las arquitecturas paralelas basadas en GPU permiten reconstrucción en tiempo real de imágenes 3D de alta resolución, superando las limitaciones del método tradicional Delay-and-Sum. Esto se traduce en mayor tasa de fotogramas y mejor resolución sin aumentar el tiempo de exploración.
La integración con el entorno clínico existente define la viabilidad del proyecto. Los mejores programas para ultrasonido 3D generan reportes en formato DICOM estructurado compatibles con sistemas PACS, lo que evita duplicar registros y agiliza el flujo de trabajo. Antes de elegir una solución, conviene verificar que admita los formatos de exportación que usa el centro.
Existen dos grandes categorías de soluciones:
- Sistemas nativos 3D: equipos de ultrasonido con procesamiento volumétrico integrado de fábrica. Ofrecen mayor integración pero requieren inversión en hardware nuevo.
- Capas de software añadidas: soluciones compatibles con equipos 2D existentes, que evitan la compra de nuevo equipamiento costoso y reducen la curva de aprendizaje para clínicas pequeñas o medianas.
Consejo profesional: Antes de adquirir cualquier solución, compruebe que el software admite el protocolo DICOM 3.0 y que el fabricante ofrece soporte para la integración con su PACS actual. Un fallo de compatibilidad puede bloquear todo el flujo de trabajo.

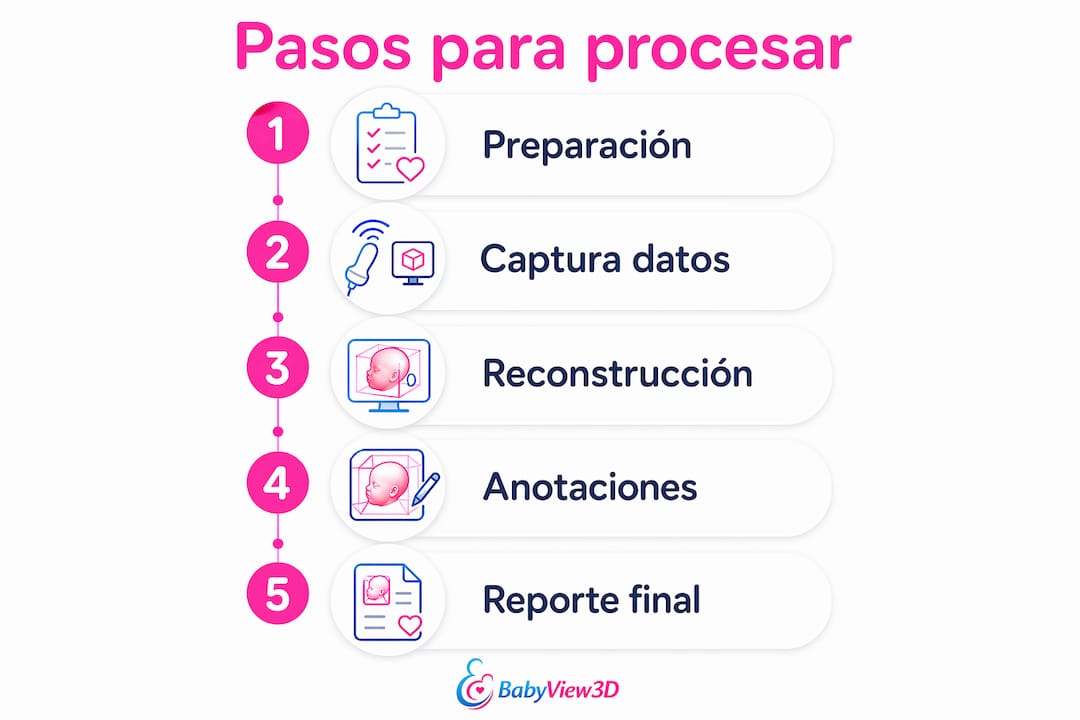

Pasos para procesar imágenes 3D de ultrasonido con resultados óptimos
El proceso completo va desde la preparación del equipo hasta la generación del reporte final. Seguir cada etapa en orden reduce los errores y garantiza imágenes reproducibles.
1. Preparación y calibración del sistema
Calibre los sensores IMU del transductor antes de cada sesión. Una calibración incorrecta es la causa más frecuente de artefactos geométricos en el volumen reconstruido. Compruebe también que el gel de contacto cubre uniformemente la zona de exploración para minimizar sombras acústicas.
2. Captura de datos volumétricos
Mueva el transductor de forma lenta y continua sobre la región de interés. El software registra la posición exacta de cada fotograma 2D gracias a los sensores de movimiento. Los movimientos bruscos generan discontinuidades en el volumen que ningún algoritmo de postprocesado puede corregir del todo.
3. Reconstrucción volumétrica y filtrado de ruido
Aquí entra el núcleo del software. Los algoritmos de reconstrucción ensamblan los fotogramas 2D en un volumen coherente. Las redes neuronales convolucionales eliminan el ruido speckle de forma automática, logrando una calidad de imagen comparable a la obtenida con 75 ángulos de composición plana desde un único ángulo de adquisición. Esto es especialmente relevante en exploración prenatal, donde la movilidad fetal limita el tiempo de adquisición.
4. Anotaciones y mediciones automáticas
El software de IA para ultrasonido 3D automatiza anotaciones, mediciones anatómicas y la generación de reportes clínicos, reduciendo el tiempo entre el escaneo y el reporte final. Las mediciones se vinculan directamente al volumen, por lo que pueden revisarse después sin necesidad de repetir la exploración.
5. Generación del reporte y almacenamiento
Exporte el reporte en formato DICOM estructurado hacia el PACS del centro. El software 3D almacena el dataset completo para realizar mediciones y cortes tomográficos adicionales en cualquier momento posterior, a diferencia del ultrasonido 2D convencional, que solo conserva fotogramas estáticos. Esto permite análisis diferido sin que el paciente deba volver a la clínica.
La siguiente tabla resume los parámetros clave en cada etapa:
| Etapa | Parámetro crítico | Impacto en calidad |
|---|---|---|
| Calibración | Precisión del sensor IMU | Geometría del volumen |
| Captura | Velocidad de barrido | Continuidad del dataset |
| Reconstrucción | Algoritmo de filtrado | Reducción de ruido speckle |
| Medición | Modelo de IA aplicado | Consistencia inter-operador |
| Exportación | Compatibilidad DICOM | Integración con PACS |
Consejo profesional: Guarde siempre el dataset volumétrico crudo antes de aplicar filtros. Si el postprocesado genera artefactos inesperados, podrá reprocessar desde el original sin repetir la exploración.
Errores frecuentes en el procesamiento 3D de ultrasonido y cómo resolverlos
Los problemas más comunes tienen solución directa cuando se identifican a tiempo. Conocerlos evita sesiones repetidas y pérdida de calidad diagnóstica.
Ruido speckle excesivo. Aparece cuando el sistema no aplica filtrado adaptativo o cuando el algoritmo CNN no está actualizado. La solución es actualizar el módulo de filtrado del software y verificar que la versión instalada incluye los modelos de red neuronal más recientes.
Artefactos de movimiento. Se producen por desplazamientos bruscos del transductor o por movimiento fetal intenso durante la captura. Reducir la velocidad de barrido y repetir la adquisición en un momento de menor actividad fetal son las medidas más eficaces.
Calibración incorrecta del sensor IMU. Es la causa más subestimada de imágenes distorsionadas. Un sensor mal calibrado desplaza la posición registrada de cada fotograma y genera volúmenes con anatomía deformada.
La clave para imágenes 3D de alta calidad es la calibración precisa de los sensores de movimiento del transductor. Este paso se omite con frecuencia en entornos con alta carga asistencial, pero su impacto en la fidelidad del volumen es determinante.
Inconsistencia en resultados entre sesiones. Suele indicar que el hardware necesita mantenimiento preventivo o que el software no está actualizado. Establezca un protocolo de revisión periódica del transductor y compruebe las actualizaciones del fabricante al menos una vez al trimestre.
Para más contexto sobre cómo la calidad visual en ultrasonidos afecta la experiencia de las familias, conviene revisar los factores técnicos que intervienen en cada sesión.
Aplicaciones clínicas y beneficios del análisis de imágenes ultrasonido 3D
El impacto clínico del procesamiento 3D va más allá de la imagen bonita. La variabilidad en mediciones anatómicas se reduce drásticamente con el uso de volúmenes 3D, lo que eleva la precisión diagnóstica independientemente del operador que realice la exploración. Esto es especialmente valioso en centros con múltiples sonógrafos.
Los beneficios concretos en la práctica prenatal incluyen:
- Diagnóstico más preciso: los cortes tomográficos del volumen permiten evaluar estructuras anatómicas desde cualquier plano sin repetir la exploración.
- Comunicación con el paciente: las imágenes 3D facilitan la comprensión del estado de salud, mejorando la adherencia a controles y tratamientos mediante visualizaciones claras.
- Automatización del flujo de trabajo: los reportes se generan directamente desde el software y se envían al PACS sin intervención manual adicional.
- Análisis diferido: el dataset volumétrico almacenado permite revisar mediciones días después de la exploración, sin necesidad de citar de nuevo al paciente.
La integración de IA en el monitoreo prenatal avanza rápidamente. Según análisis recientes sobre IA en el seguimiento del embarazo, los modelos de aprendizaje automático aplicados al ultrasonido prenatal mejoran tanto la detección de anomalías como la experiencia de las familias durante el proceso. El futuro próximo apunta a sistemas que combinen reconstrucción volumétrica en tiempo real con detección automática de marcadores anatómicos específicos del primer trimestre.
El equilibrio entre adquisición, procesamiento y despliegue es el principio técnico que define si un sistema de ultrasonido 3D produce imágenes útiles clínica y emocionalmente. Un sistema con excelente hardware pero software deficiente produce resultados mediocres, y viceversa.
Puntos clave
El software de procesamiento de imágenes de ultrasonido 3D requiere calibración precisa del sensor IMU, GPU dedicada y compatibilidad DICOM para producir volúmenes diagnósticos reproducibles y de alta calidad.
| Punto | Detalles |
|---|---|
| Calibración del sensor IMU | Una calibración incorrecta genera volúmenes distorsionados; calibre antes de cada sesión. |
| GPU para reconstrucción en tiempo real | El procesamiento paralelo en GPU supera al método Delay-and-Sum en resolución y velocidad. |
| Compatibilidad DICOM y PACS | Verifique la compatibilidad antes de adquirir el software para evitar bloqueos en el flujo de trabajo. |
| Filtrado CNN del ruido speckle | Las redes neuronales convolucionales mejoran la calidad de imagen desde un único ángulo de adquisición. |
| Dataset volumétrico almacenado | El análisis diferido evita repetir exploraciones y reduce la carga asistencial del centro. |
Lo que quince años mirando imágenes me han enseñado sobre el procesamiento 3D
Llevo más de una década trabajando con tecnología de ultrasonido prenatal y he visto cómo la misma plataforma de software produce resultados radicalmente distintos en dos centros diferentes. La diferencia casi nunca está en el algoritmo. Está en la calibración del sensor y en si el equipo técnico entiende por qué ese paso importa.
La industria tiende a vender el software como la solución completa. No lo es. El software es el traductor: convierte datos físicos en imágenes. Si los datos de entrada son malos por una calibración descuidada o un transductor con desgaste, ningún algoritmo de IA los rescata del todo. He visto centros invertir en actualizaciones de software cuando el problema real era el mantenimiento del hardware.
Lo que más me sorprende es que la adopción en clínicas pequeñas sigue siendo baja, a pesar de que las soluciones de capa añadida sobre equipos 2D existentes son técnicamente maduras y económicamente accesibles. El obstáculo real es la formación. Un sonógrafo que entiende el flujo completo, desde la calibración hasta la exportación DICOM, produce imágenes consistentes con cualquier equipo razonable.
Para las familias que buscan una visualización prenatal de calidad, la tecnología disponible hoy es extraordinaria. Bbview3d trabaja con sonógrafos certificados y equipos de alta resolución precisamente porque saben que la tecnología sin el operador formado no entrega lo que promete. Esa combinación es lo que convierte una sesión de ultrasonido en un recuerdo que dura toda la vida.
— LENIER
Servicios de Bbview3d para visualización prenatal en 3D
Bbview3d lleva más de 15 años ofreciendo sesiones de ultrasonido prenatal en 3D, 4D y resolución 8K en California, Arizona y Texas. Sus sonógrafos certificados trabajan con equipos que integran procesamiento volumétrico avanzado y garantizan imágenes nítidas en cada sesión.
Si buscas una experiencia prenatal con la mejor tecnología disponible, los servicios especializados de Bbview3d incluyen paquetes con diferentes modalidades de imagen, atención personalizada y un entorno diseñado para que toda la familia viva el momento. Reserva tu sesión y comprueba por qué miles de familias confían en Bbview3d para ver a su bebé antes de nacer. También puedes consultar la guía para obtener la mejor imagen 3D de tu bebé antes de acudir a tu cita.
Preguntas frecuentes
¿Qué es el software de procesamiento de imágenes ultrasonido 3D?
Es un programa que convierte fotogramas 2D capturados por el transductor en un modelo volumétrico tridimensional. Aplica algoritmos de reconstrucción, filtrado de ruido y medición automática para generar imágenes diagnósticas reproducibles.
¿Qué diferencia hay entre ultrasonido 2D y 3D en prenatal?
El ultrasonido 2D produce cortes planos en tiempo real, mientras que el ultrasonido 3D prenatal genera un volumen completo que permite analizar cualquier plano anatómico después de la exploración, sin necesidad de repetirla.
¿Necesito equipamiento nuevo para usar software 3D?
No siempre. Existen soluciones de software que funcionan como capa añadida sobre equipos de ultrasonido 2D existentes, reduciendo costos y la curva de aprendizaje para centros que no quieren invertir en hardware nuevo.
¿Cómo mejora la IA la calidad de las imágenes 3D?
Los modelos de redes neuronales convolucionales eliminan el ruido speckle de forma automática y generan mediciones anatómicas consistentes. Esto reduce la variabilidad entre operadores y acorta el tiempo entre la exploración y el reporte clínico final.
¿Qué significa DICOM en el contexto del ultrasonido 3D?
DICOM es el estándar internacional para almacenar y transmitir imágenes médicas. El software de ultrasonido 3D que genera reportes en formato DICOM estructurado puede integrarse directamente con sistemas PACS hospitalarios, garantizando compatibilidad y trazabilidad del historial del paciente.
