Para obtener una imagen 3D prenatal nítida, el sonógrafo debe ajustar estos parámetros en orden: primero frecuencia, ganancia total y TGC, profundidad y foco en modo 2D; después seleccionar y orientar la caja de volumen con el ángulo de barrido correcto; y finalmente refinar en postprocesado con umbral de grises, transparencia y fuente de luz. Según guías clínicas de referencia, una imagen 2D mal configurada produce inevitablemente un volumen 3D de baja resolución, sin importar la calidad del equipo.
La regla de oro: optimiza el 2D primero, captura el volumen después y refina en postprocesado. Un sonógrafo certificado con equipo de alta gama, como los que trabajan en Bbview3d, aplica este protocolo en cada sesión para reducir la dependencia de la «suerte» biológica.
Los parámetros que más influyen en el resultado final son:
- Frecuencia: la más alta posible que mantenga penetración suficiente según el IMC materno.
- Ganancia total y TGC: ajustadas para que el líquido amniótico aparezca completamente oscuro.
- Profundidad y foco: limitados al rostro fetal para maximizar resolución.
- Caja de volumen: centrada en el área de interés con ángulo de barrido adecuado.
- Postprocesado: umbral, transparencia, fuente de luz y suavizado para resaltar facciones.
Tabla de contenidos
- ¿Cuándo reservar y cómo prepararte las 48 horas antes?
- Los ajustes 2D que el sonógrafo debe revisar antes del barrido de volumen
- Cómo capturar el volumen 3D: caja, ángulo y técnica de barrido
- ¿Qué ajustes de postprocesado mejoran la imagen 3D?
- ¿Qué hacer cuando la biología limita la calidad de la imagen?
- Preguntas útiles para hacerle al sonógrafo durante la sesión
- Errores y mitos frecuentes que debes evitar al pedir una sesión 3D/4D
- Puntos clave
- Lo que la técnica no puede reemplazar
- Bbview3d: sesiones con protocolo y sonógrafos certificados
- Fuentes recomendadas para profundizar
¿Cuándo reservar y cómo prepararte las 48 horas antes?
La ventana gestacional favorable para retratos faciales 3D/4D suele situarse en el segundo y tercer trimestre, cuando el tejido graso subcutáneo y el líquido amniótico permiten una mejor calidad de imagen. Antes de la semana 24 el tejido graso subcutáneo es escaso y las facciones aparecen angulosas; después de la semana 34 el bebé ocupa tanto espacio que el líquido amniótico alrededor de la cara se reduce, lo que dificulta la reconstrucción de superficie.
Acciones concretas para las 48 horas previas:
- Hidratación: beber entre 1,5 y 2 litros de agua al día los dos días anteriores ayuda a mantener un volumen adecuado de líquido amniótico.
- Comida ligera: una hora antes: un pequeño tentempié puede activar la movilidad fetal y favorecer una posición frontal.
- Ropa cómoda con acceso fácil al abdomen y un acompañante para apoyo emocional y logística.
- Comunicar al centro si tienes placenta anterior, IMC elevado o intención específica de imágenes faciales, para que el sonógrafo prepare ajustes personalizados desde el inicio.
Sobre la calidad visual en ultrasonidos influyen factores que puedes controlar antes de llegar, y factores que dependen de la biología del momento. Conocerlos evita frustraciones.
Consejo profesional: reserva la sesión a media mañana o a primera hora de la tarde, cuando el bebé suele tener ciclos de actividad moderada. Pregunta al centro su política de reintento antes de pagar: un centro serio ofrece al menos una sesión adicional sin coste si la posición fetal impide obtener imágenes de calidad.
Los ajustes 2D que el sonógrafo debe revisar antes del barrido de volumen
La optimización en modo 2D es el paso que más familias desconocen y el que más influye en el resultado. Cada paciente requiere micro-ajustes distintos según IMC y edad gestacional; los preajustes automáticos del equipo no son universales.
- Frecuencia: a mayor IMC, menor frecuencia para mantener penetración; con IMC bajo, subir frecuencia mejora resolución. El entrenamiento básico de la ISUOG recomienda 3,5–5 MHz transabdominal en el tercer trimestre.
- Ganancia total y TGC: el líquido amniótico debe verse negro en pantalla. Los ecos flotantes que aparecen cuando la ganancia es excesiva se transfieren directamente al volumen y crean «niebla» sobre la piel fetal.
- Profundidad y zoom: reducir el campo de visión al rostro fetal concentra los recursos del equipo en esa zona y sube la resolución efectiva.
- Foco(s): colocar el foco principal a la altura del rostro. Si el bebé está quieto, usar múltiples focos mejora la nitidez en profundidad.
- Ángulo de insonación: buscar perpendicularidad a la superficie fetal minimiza distorsiones en la reconstrucción.
- Rango dinámico y persistencia: valores moderados equilibran detalle y suavidad; una persistencia alta borra movimiento pero puede enmascarar artefactos.
Consejo profesional: pide al sonógrafo que te muestre la imagen 2D en pantalla antes de iniciar el barrido. Si el líquido amniótico no aparece oscuro, la ganancia aún no está bien ajustada y el volumen saldrá con ruido.
Cómo capturar el volumen 3D: caja, ángulo y técnica de barrido
Una vez optimizado el 2D, la adquisición del volumen depende de tres decisiones: dónde colocar la caja, qué ángulo usar y a qué velocidad barrer.
- Centrar la caja de volumen en el rostro fetal, ajustando su tamaño para cubrir la estructura sin incluir tejido materno innecesario. Una caja demasiado grande ralentiza el barrido y añade artefactos; una demasiado pequeña corta facciones.
- Ángulo de barrido: ángulos estrechos (20°–30°) para rostros dan mayor resolución; ángulos amplios sirven para estructuras grandes pero sacrifican detalle. Según fundamentos de ecografía tridimensional, a menor ángulo y menor velocidad, mayor resolución del volumen obtenido.
- Velocidad de barrido: lenta para mayor coherencia entre líneas del volumen; rápida si el bebé se mueve mucho, para reducir artefactos de movimiento.
- Barrido automático vs. manual: el automático produce resultados más consistentes; el manual permite al sonógrafo adaptar la trayectoria si el bebé cambia de posición a mitad del barrido.
- Sincronización con la madre: pedir a la madre que contenga la respiración durante los 3–10 segundos del barrido reduce el movimiento del transductor y mejora la coherencia del volumen.
Error frecuente: iniciar el barrido con el bebé en movimiento activo. Si el feto está agitado, espera unos minutos, pide a la madre que camine o cambie de posición lateral, y vuelve a intentarlo. La posición fetal favorable y el líquido amniótico alrededor de la cara son los dos factores que más condicionan el éxito de la captura.
Para entender cómo estas variables afectan el renderizado en tiempo real, hay recursos técnicos que explican el proceso con detalle.
¿Qué ajustes de postprocesado mejoran la imagen 3D?
El postprocesado convierte el volumen en una imagen «fotográfica». Pequeños cambios aquí pueden transformar una toma mediocre en un retrato emotivo, o arruinar una buena captura con artefactos artificiales.
- Umbral de grises: elimina los vóxeles más oscuros (líquido, sombras) y deja visible solo la superficie fetal. Subir demasiado el umbral borra detalles finos como los labios; bajarlo deja «niebla» de fondo.
- Transparencia: controla cuánto tejido profundo se ve a través de la superficie. En modo superficie se reduce al mínimo para obtener piel opaca y realista.
- Fuente de luz y dirección: mover la fuente de luz resalta pómulos, nariz y labios. Una luz lateral crea sombras que dan volumen; una luz frontal aplana las facciones. Los efectos de iluminación en postprocesado son herramientas estéticas con base técnica que cambian la percepción emocional de la imagen.
- Brillo y contraste: ajustes finos que mejoran definición sin introducir falsos contornos. Subir el contraste en exceso crea bordes duros que hacen la imagen parecer artificial.
- Modos avanzados: HD-Live añade iluminación simulada con mayor realismo; Magicut elimina tejido materno superpuesto; VCI estático y reconstrucciones por capas reducen artefactos y resaltan contornos cuando hay interferencias. Para profundizar en estas herramientas, la guía de software de procesamiento cubre cada modo con ejemplos prácticos.
¿Qué hacer cuando la biología limita la calidad de la imagen?
Algunas limitaciones no dependen del equipo ni del sonógrafo. Reconocerlas evita frustraciones y ayuda a tomar decisiones informadas.
- Posición fetal desfavorable (de espaldas o con el cordón frente a la cara): el sonógrafo puede movilizar la sonda o pedir a la madre cambiar de posición lateral. Si no hay cambio en 10–15 minutos, reprogramar es la mejor opción.
- Poco líquido amniótico alrededor del rostro: reduce el contraste entre la piel fetal y el fondo. No hay ajuste de parámetros que lo compense completamente.
- Placenta anterior: interpone tejido entre el transductor y el bebé, aumenta la atenuación y obliga a reducir la frecuencia, lo que baja la resolución. Comunicarlo al reservar permite al sonógrafo preparar una estrategia desde el inicio.
- IMC materno elevado: mayor distancia entre el transductor y el feto obliga a frecuencias más bajas. Los ajustes según IMC son parte del protocolo de cualquier centro serio.
Consejo profesional: si hay artefactos persistentes, pide una reconstrucción alternativa: un corte VCI estático o imágenes 2D extraídas del volumen pueden mostrar detalles faciales que el modo superficie no logra. No es el retrato que esperabas, pero sí una imagen con valor real.
Preguntas útiles para hacerle al sonógrafo durante la sesión
Conocer las preguntas correctas marca la diferencia entre una sesión pasiva y una sesión colaborativa.
- «¿Puede ajustar la ganancia para que el líquido se vea más oscuro en pantalla?»
- «¿Me puede mostrar dónde está colocada la caja de volumen antes de iniciar el barrido?»
- «¿Puede probar con HD-Live o cambiar la dirección de la fuente de luz para resaltar el rostro?»
- «Tengo placenta anterior, ¿cambia eso la estrategia de adquisición?»
- «Si el bebé no colabora hoy, ¿cuál es la política de reintento del centro?»
Estas preguntas no cuestionan la competencia del profesional; demuestran que la familia entiende el proceso y facilitan la comunicación.
Errores y mitos frecuentes que debes evitar al pedir una sesión 3D/4D
- «El 3D es solo apretar un botón»: la realidad es que requiere optimización 2D previa, decisiones técnicas durante la captura y refinamiento en postprocesado. La pericia del operador es tan determinante como el equipo.
- «Más contraste o filtros siempre mejoran»: subir el contraste en exceso o aplicar filtros agresivos crea bordes artificiales y artefactos que distorsionan las facciones reales del bebé.
- «Si el bebé no se muestra bien, la máquina es mala»: la mayoría de las limitaciones son biológicas (posición, líquido, placenta) y no tienen solución técnica inmediata. Un equipo de alta gama ayuda, pero no puede cambiar la anatomía del momento.
- «La hidratación no importa»: sí importa. El volumen de líquido amniótico alrededor del rostro es el factor biológico más controlable antes de la sesión.
Si el resultado no fue el esperado, pide una explicación técnica concreta y pregunta si un reintento en otra semana gestacional tiene probabilidades reales de mejora.

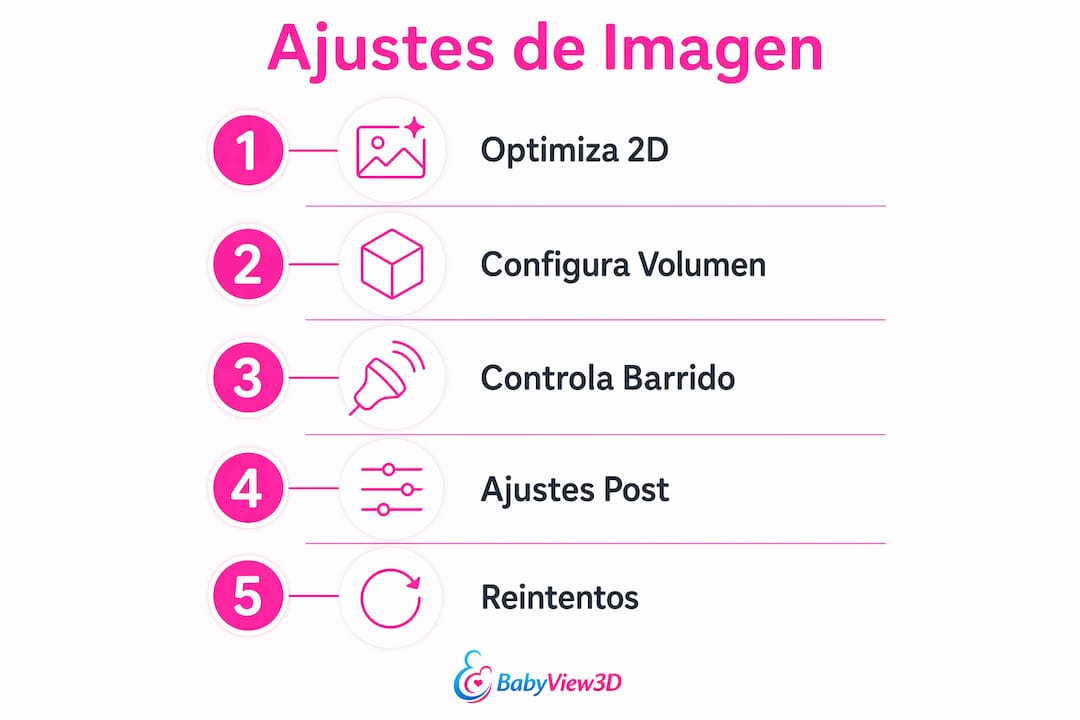

Puntos clave
Ajustar los parámetros de imagen en ultrasonido 3D requiere optimizar el 2D antes del barrido, colocar correctamente la caja de volumen y refinar en postprocesado con umbral, luz y transparencia.
| Punto | Detalles |
|---|---|
| Optimiza el 2D primero | Ganancia, frecuencia, profundidad y foco deben estar bien antes de iniciar el barrido de volumen. |
| La caja de volumen importa | Centrarla en el rostro fetal y usar el ángulo correcto evita imágenes incompletas y artefactos. |
| El postprocesado es estético y técnico | Umbral, fuente de luz y modo HD-Live transforman el volumen en un retrato emocional sin alterar los datos. |
| La biología puede limitar el resultado | Posición fetal, líquido amniótico, placenta anterior e IMC son factores que el sonógrafo gestiona pero no siempre puede resolver en el momento. |
| Bbview3d aplica protocolos estandarizados | Sonógrafos certificados, equipo de alta gama y política de reintentos reducen la dependencia de la suerte en cada sesión. |
Lo que la técnica no puede reemplazar
Hay algo que los artículos técnicos sobre configuración de ultrasonido suelen pasar por alto: la diferencia entre un sonógrafo que sigue un protocolo y uno que lo entiende. Ajustar la ganancia para que el líquido aparezca oscuro es un paso que cualquier manual describe en dos líneas. Saber cuándo ese ajuste no es suficiente porque la placenta está interponiendo tejido, y decidir en ese momento si cambiar el ángulo de insonación o pedir a la madre que se gire, eso no está en ningún menú del equipo.
Las familias que llegan a una sesión 3D/4D con expectativas formadas por imágenes de redes sociales a veces se frustran cuando la biología no coopera. Esa frustración es comprensible, pero la solución no es buscar un equipo «mejor»: es buscar un profesional que sepa leer las condiciones del momento y adaptar cada parámetro en consecuencia. La tecnología de alta gama amplía el margen de maniobra; la pericia decide cómo usarlo.
Bbview3d: sesiones con protocolo y sonógrafos certificados
Las familias que quieren una imagen 3D/4D de calidad real necesitan más que un equipo moderno: necesitan un protocolo aplicado por alguien que sepa ajustarlo. Bbview3d lleva más de 15 años ofreciendo sesiones prenatales con sonógrafos certificados que revisan la imagen 2D antes de cada barrido, ajustan ganancia y frecuencia según las condiciones de cada madre y refinan el postprocesado hasta obtener el mejor resultado posible.
Si la posición fetal o la biología no acompañan en la primera sesión, la política de reintentos de Bbview3d permite reprogramar sin perder la inversión. Las sesiones incluyen galería digital de imágenes y vídeos del bebé, disponibles en modalidades 3D, 4D y resolución 8K. Consulta disponibilidad y paquetes en la página de servicios de Bbview3d y reserva la sesión en la ubicación más cercana.
Fuentes recomendadas para profundizar
- Optimización de la imagen en ecografía, Aula Ginecología: explica los parámetros 2D (frecuencia, ganancia, TGC, foco) con criterios clínicos aplicables a cualquier equipo.
- Seminario Nº88 Ecografía 3D-4D, CERPO: cubre técnicas de adquisición de volumen, modos de postprocesado (HD-Live, Magicut, VCI) y ajuste de ganancia previa al barrido.
- Ecografía 3D/4D en ginecología: técnica y metodología, Progresos de Obstetricia y Ginecología (Elsevier): referencia académica española sobre colocación de la caja de volumen, ángulo de barrido y pericia del operador.
- La ecografía 3D-4D, Instituto Bernabeu: orientado a familias; explica factores biológicos (posición fetal, líquido amniótico, IMC) y cuándo reprogramar.
- Entrenamiento básico ISUOG: guía clínica internacional sobre selección de frecuencia, ganancia y configuración del transductor según trimestre e IMC.
